H142X 液壓水位控制閥
產品概述
H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。上海豐企實業發展有限公司生產的H142X液壓水位控制閥就是通過如此往復自動控制液面在設定高度，實現自動供水功能。
H142X 液壓水位控制閥
H142X 液壓水位控制閥 結構圖

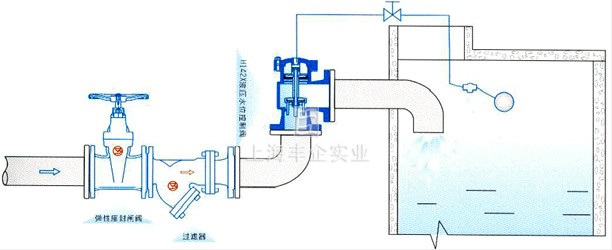

典型安裝圖
H142X 液壓水位控制閥 典型安裝示意圖
主要外形尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 107 | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 325 |
| H | 235 | 243 | 258 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 |
訂購注意事項：
H142X 液壓水位控制閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業H142X 液壓水位控制閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
