200X活塞可調式減壓閥
產品概述
200X活塞可調式減壓閥是使用于管道通徑大于500mm的水系統中減壓閥門。200X活塞可調式減壓閥可根據下游所需的壓力，將上游不穩定的高壓介質，減壓到符合規定的下游壓力。該規定壓力事先在導閥上設定，通過導閥的啟閉來控制活塞的上下運動，從而達到下游壓力的穩定。上海豐企實業發展有限公司開發生產的200X活塞可調式減壓閥質量穩定，適用于各種水用管路的減壓作用。
200X活塞可調式減壓閥
200X活塞可調式減壓閥 結構圖 1、導閥 2、球閥 3、針型閥
典型安裝圖

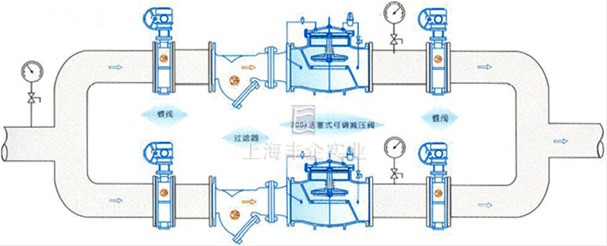

200X活塞可調式減壓閥 典型安裝示意圖
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
訂購注意事項：
200X活塞可調式減壓閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業200X活塞可調式減壓閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
