H103X活塞式遙控浮球閥
產品概述
H103X活塞式遙控浮球閥是兼具多種功能的水力操作式閥門。H103X活塞式遙控浮球閥主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球閥導閥控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；活塞式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護調試、檢查方便、密封可靠，使用壽命長。上海豐企實業發展有限公司生產的H103X活塞式遙控浮球閥性能可靠、強度高、動作平穩適用于600口徑以上的管路。
H103X活塞式遙控浮球閥
H103X活塞式遙控浮球閥 結構圖 1、小浮球閥 2、小球閥 3、針型閥 4、過濾器 5、小球閥
典型安裝圖

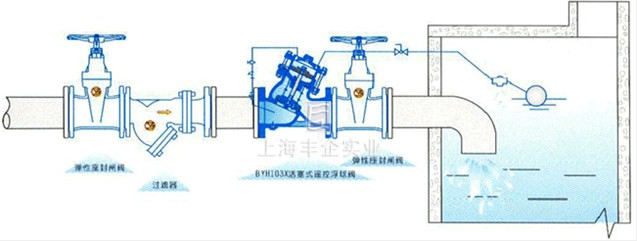

活塞式遙控浮球閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
訂購注意事項：
H103X活塞式遙控浮球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企H103X活塞式遙控浮球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
