CV3000-DHSC防爆電動籠式單座調節閥

結構特點和應用范圍：

CV3000-DHSC防爆電動籠式單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈 S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄 膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92、VDS4006-92標準。

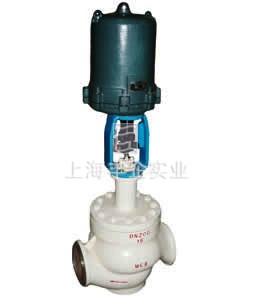

產品簡圖

CV3000-DHSC防爆電動籠式單座調節閥

技術參數和性能指標

閥體

閥體型式直通單座鑄造球形閥
公稱通徑40、50、65、80、100、150、200mm
公稱壓力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
連接型式
法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接 嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料鑄鋼（ZG230-450） 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）-17～+230℃
伸長Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）-100～-45℃
伸長Ⅲ型（EⅢ）-196～-100℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式單座套筒式柱塞型閥芯
套筒形式分離式套筒
材料
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

機構型式
DKZ系列電動執行機構；
361L系列電子式電動執行機構；
SKZ系列電子式電動執行機構；
PSL系列電子式電動執行機構
輸入信號
DKZ執行機構:Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
361L執行機構:4～20mA·DC、1～5V·DC(輸入電阻250Ω)
SKZ執行機構:4～20mA·DC、1～5V·DC
PSL執行機構:4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz
361L執行機構：220V，50Hz
SKZ執行機構：?jiǎn)蜗嗫刂?20V，50Hz
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz；三相控制380V，50Hz
手動機構
DKZ執行機構：手輪
361L執行機構：離合式
SKZ執行機構：手輪
PSL執行機構：手輪

作用型式

電關式或電開式

附件

定位器、手輪機構、閥位傳送器等

性能

泄漏量
符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
回差
配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差
配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料時

可調范圍

50：1

訂購注意事項：

CV3000-DHSC防爆電動籠式單座調節閥（控制閥）產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為調節閥（控制閥）生產廠家上海豐企CV3000-DHSC防爆電動籠式單座調節閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
