DYH氣動調節蝶閥
產品特點
DYH671氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
本系列產品有標準型、高溫型及密封型三種。
氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。
產品簡圖

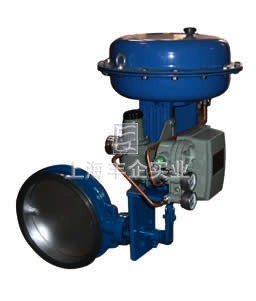

DYH氣動調節蝶閥
DYH氣動調節蝶閥技術參數和性能指標
閥 體：WCB、HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 板：碳鋼、1Cr18Ni9Ti
長 軸：1Cr18Ni9Ti
閥 座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填 料：聚四氟乙烯、柔性石墨
閥 蓋：碳鋼
公稱壓力：0.1、0.25、0.6、1.0、1.6、2.5Mpa
口徑：50mm至1000mm
泄漏量等級：Ⅱ級、Ⅵ級
流量特性：近似等百分比
DYH氣動調節蝶閥結構
薄膜式
法蘭距示圖
詳細技術系數
| 公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 額定流量系數Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | |
| 公稱壓力 MPa | 0.6 | |||||||||||||||||
| 額定轉角 ° | 70 | |||||||||||||||||
| 信號壓力 KPa | 20～100 | |||||||||||||||||
| 流量特性 | 近似等百分比 | |||||||||||||||||
| 介質溫度 ℃ | -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) | |||||||||||||||||
| 接管法蘭 | 按JB78-59對夾式法蘭連接 | |||||||||||||||||
| 信號連接螺孔 | M16×1.5 | |||||||||||||||||
| 配用執行機構 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||
| 活塞式 | ZSC-45 | |||||||||||||||||
| 閥體材質 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | |||||||||||||||||
| 可配附件 | 手輪、定位器、空氣過濾減壓器等。 | |||||||||||||||||
外形尺寸
| 公稱通徑 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| H | 635 | 760 | 810 | 960 | 1116 | |||||||||||
| H1 | 435 | 560 | 660 | 796 | ||||||||||||
| H2 | 65 | 80 | 100 | 120 | 150 | 200 | ||||||||||
| H3 | 270 | 295 | 480 | 500 | 695 | |||||||||||
| B | 80 | 100 | 140 | 170 | 190 | 210 | 250 | |||||||||
| D | 150 | 170 | 225 | 280 | 335 | 395 | 445 | 495 | 550 | 600 | 705 | 810 | 920 | 1020 | 1120 | |
| N×d | 4-18 | 8-18 | 12-18 | 12-23 | 16-23 | 20-25 | 24-25 | 24-30 | 28-30 | |||||||
| L | 321 | 370 | 395 | 455 | 505 | 599 | 649 | 711 | 761 | 811 | 1023 | 1123 | 1258 | 1358 | 1458 | |
| L1 | 100 | 114 | 125 | 160 | 185 | 212 | 237 | 274 | 299 | 324 | 495 | 549 | 610 | 660 | 710 | |
| A | 282 | 360 | 470 | 620 | ||||||||||||
