PQ671H偏心旋轉調節閥
產品特點
PQ671H偏心旋轉調節閥（又名凸輪撓曲閥），是一種結構新穎、理想的氣動單元組合儀表中的執行器，廣泛應用于化工、石油、輕紡、冶金和電站等工業生產過程中的 自動調節和遠程控制中，與氣動調節器、減壓閥、定值器及其它儀表配合使用。我廠生產的偏心旋轉調節閥是引進德國阿卡公司的技術，結合我國實際情況而設計制造的新一代偏轉閥，采用大扭矩，全封閉，可免維護的840 型執行機構。其聯接尺寸可按用戶要求采用ANSI 、DIN 或GB標準制造，是目前在國際上先進的角行程調節閥。 放大輸出原理：偏心旋轉閥采用桿杠原理和力矩原理來實現放大輸出力的目的。偏心旋轉閥中心線對于閥桿中心有一偏心距X ，而連桿受到執行機構的推力作用點距離偏心旋轉軸中心有一力臂，長為KX >> X ，所以偏心旋轉閥推力放大倍數為K 。
產品簡圖

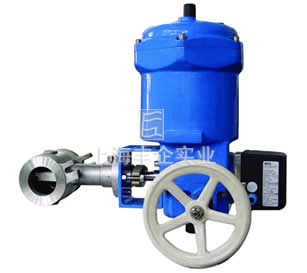

偏心旋轉調節閥
執行結構
偏心旋轉調節閥閥體流路簡單，阻力小，與同口徑單、雙座閥相比，有較大的流通能力，但重量只有其1/3左右。偏轉閥采用旋轉運動，提高了填料函密封性，同時具有較大的輸出力，所以閥的泄漏較小，剛度較大，在額定壓差下能可靠地工作。 偏心旋轉閥芯、閥桿只作旋轉運動，所以它開關轉動時所承受摩擦力很小，當閥芯和閥座相接觸關閉時，閥芯柔臂在執行機構推力作用下產生微小彈性變形及彈 性漲緊力，使閥芯與閥座接觸更加緊密牢固，因此，偏心旋轉閥泄漏量很小。同時關閉閥門所需的推力與球閥、蝶閥相比要小。
技術參數和性能指標
閥體材質：WCB、ZG23O - 450 ; ZG1Cr18Ni9Ti ; ZG1Cr18Ni12Mo2Ti ; ZGOCr18Ni10Ti
芯座材料：0Cr18Ni12Mo2Ti ; OCr18Ni12Mo2Ti 堆焊司太利合金；0Cr18Ni12Ti
嵌聚四氟乙烯（閥座）。
法蘭標準：ANSI B16.5或JB/T79《 管路法蘭及墊片》。
氣源接頭：Rcl/4
附 件：閥門定位器（氣動、電 - 氣）；空氣過濾減壓閥；手輪機構。
環境溫度：-40～ + 70 ℃
金屬閥座：-195 ～ + 398 ℃
軟閥座：-73 ～+ZO4OC
訂購注意事項：
PQ671H偏心旋轉調節閥（控制閥）產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為調節閥（控制閥）生產廠家上海豐企PQ671H偏心旋轉調節閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
