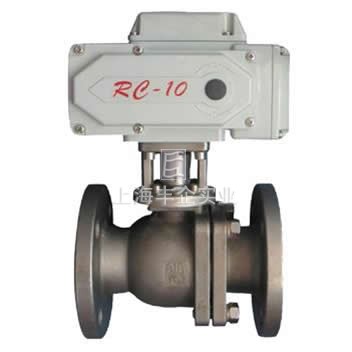

ZAJQ電動調節球閥
產品簡圖
ZAJQ電動調節球閥
ZAJQ電動調節球閥 技術參數和性能指標
閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥內組件
閥芯形式： O型閥芯
流量特性： 快開型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
可調動作范圍： 0-90o
允許壓差△P： 小于公稱壓力(1.6MPa)
泄漏量Q： 按AP1598標準測試 無泄漏
環境溫度℃： -20~60℃
基本誤差： ±2.5%
回差： ±2.5%
死區： 1%
執行機構
可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
產品 結構圖
超短型ZAJQ電動調節對夾式球閥外形尺寸
ZAJQ電動調節球閥結構
三片式ZAJQ電動調節絲扣式球閥外形尺寸
ZAJQ電動調節球閥訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力（壓差）
9.電源電壓和控制信號
10.其它特殊要求
規格參數
公稱通徑DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數（Kv） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 |
| 可調動作范圍 | 0-90o | |||||||||||||
| 允許壓差△P | 小于公稱壓力(1.6MPa) | |||||||||||||
| 泄漏量Q | 按AP1598標準測試 無泄漏 | |||||||||||||
| 環境溫度℃ | -20~60℃ | |||||||||||||
| 基本誤差 | ±2.5 | |||||||||||||
| 回差 | ±2.5 | |||||||||||||
| 死區 | 1 | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
| 配用執行機構 | PSQ101, 381RSA-05DTR-05 | DTR-10 PSQ201, DTR-20381RSC-30 | DTR-40381RSC-50 | PSQ701DTR-60 | ||||||||||
理想流量特性表
公稱通徑（DN） |
不同開度角下的Kv值 | ||||||||
| 溫度 | 10° | 20° | 30° | 40o | 50o | 60o | 70o | 80o | 90o |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
外形尺寸
公稱通徑DN |
L | D | H | L1 | D1 | b | Z-?d | H1 | L2 |
| 壓力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | ||||
| 15 | 130/130/130 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 | 208 |
| 20 | 140/140/140 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 | 208 |
| 25 | 150/150/150 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 | 208 |
| 32 | 165/165/180 | 135 | 384 | 208 | 100 | 16/18/18 | 4-18 | 68 | 208 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/18/18 | 4-18 | 73 | 208 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 | 208 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 | 256 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
| 125 | 320/320/400 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 | 256 |
| 250 | 630 750 | 405 470 | 545 | 380 | |||||
| 300 | 750 870 | 460 530 | 580 | 380 |
超短型ZAJQ電動調節對夾式球閥 外形尺寸
| 公稱通徑DN | L | H | D | D1 | D2 | b | f | L1 | Z-?d |
| 15 | 35 | 275 | 90 | 65 | 45 | 14/16 | 2 | 157 | 4-12 |
| 20 | 38 | 280 | 100 | 75 | 55 | 14/16 | 2 | 157 | 4-12 |
| 25 | 42 | 287 | 110 | 85 | 65 | 14/16 | 2 | 157 | 4-12 |
| 32 | 50 | 297 | 130 | 100 | 78 | 16/18 | 2 | 208 | 4-16 |
| 40 | 60 | 312 | 145 | 110 | 85 | 16/18 | 3 | 208 | 4-16 |
| 50 | 70 | 325 | 160 | 125 | 100 | 16/20 | 3 | 256 | 4/8-16 |
| 65 | 95 | 335 | 180 | 145 | 120 | 18/22 | 3 | 256 | 4/8-16 |
| 80 | 118 | 365 | 190 | 160 | 135 | 20/22 | 6 | 256 | 8-16 |
| 100 | 140 | 400 | 215/230 | 210/220 | 155/160 | 20/28 | 3 | 256 | 8-16/20 |
| 125 | 175/195 | 420 | 245/270 | 210/220 | 185/188 | 24/28 | 3 | 256 | 8-16/24 |
| 150 | 210/260 | 440 | 280/300 | 240/218 | 210/218 | 24/28 | 3 | 256 | 8-20/24 |
注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa
三片式ZAJQ電動調節絲扣式球閥 外形尺寸
| 公稱通徑DN | G | L | H | L1 |
| 15 | 1/2” | 75 | 275 | 157 |
| 20 | 3/4” | 80 | 280 | 157 |
| 25 | 1” | 90 | 287 | 157 |
| 32 | 1 1/4” | 40 | 297 | 208 |
| 40 | 1 1/2” | 120 | 312 | 208 |
| 50 | 2” | 140 | 325 | 208 |
ZAJQ電動調節球閥型號編制說明
Z |
A | J | Q | 9 | 41 | F | 25 | C | G |
| 自控閥門 | 執行機構類型： | 位移特征： | 閥門代號： | 傳動方式： | 連接形式： | 密封面材料： | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列 | J：角行程 | Q：表示球閥 | 9表示電動 | 41：表示法蘭 | F：表示四氟乙稀 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型 | |
| R：表示3810系列 | S：直行程 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 | 25：表示2.5MPa | P：表示不銹鋼 | 常溫省略 | |
| A：YHR系列 | V：表示V形球閥 | 71：表示對夾式 | 40：表示4.0MPa | S：表示塑料 | |||||
| 64：表示6.4MPa | F46：表示閥體襯四氟 |
訂購注意事項：
ZAJQ電動調節球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企ZAJQ電動調節球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
