ZAJV電子式電動V型調節球閥
產品特點：
ZAJV電子式電動V型調節球閥，配用YHR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電 源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能 力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的優先產品，特別適用于泥漿和含有纖 維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

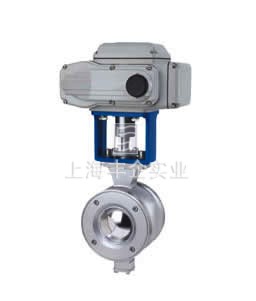

產品簡圖
ZAJV電子式電動V型調節球閥
技術參數和性能指標
公稱通徑25-300mm
公稱壓力PN1.6, 4.0, 6.4Mpa
連接形式法蘭式按JB/T79.2-94凸凹法蘭或按JB/78-5P對夾式法蘭連接
材料WCB ZG1Gr18Ni9Ti CF3M
填料V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料，耐高溫碳纖維
填料溫度常溫：-20℃~+120℃ 散熱：+200℃~+450℃
閥芯形式V形缺口半球體
流量特性等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料
與閥桿材料相同，密封堆焊鈷鉻硬質合金
非金屬閥材料，增強聚四氟乙烯
執行機構
PSQ系列
YHR
3810系列角行程執行機構
3810系列防爆機構
結構
ZAJV電子式電動V型調節球閥 結構圖
訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力（壓差）
9.電源電壓和控制信號 10.其它特殊要求
規格參數表
公稱通徑DN |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數（Kv） | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
| 動作范圍 | 0-90° | |||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | |||||||||||
| 泄漏量Q | 按API598標準測試 無泄漏 | |||||||||||
| 環境溫度℃ | -20~60℃ | |||||||||||
| 基本誤差 | ±2 | |||||||||||
| 回差 | ±2 | |||||||||||
| 死區 | ≦1 | |||||||||||
| 可調范圍 | 250:1 | |||||||||||
| 配用執行機構 | PSQ101, 3810RSA-05DTR-05~10 | PSQ201381RSC-30DTR-20～30 | PSQ3013810RSC-50 DTR-40 | PSQ701DTR-60 | ||||||||
外形尺寸
公稱通徑DN |
L | DTR | H2 | D1 | Z-d | |
| H1 | L1 | |||||
| 25 | 102 | 277 | 208 | 60 | 85 | 4-14 |
| 32 | 102 | 295 | 208 | 65 | 100 | 4-18 |
| 40 | 114 | 305 | 208 | 75 | 110 | 4-18 |
| 50 | 124 | 364 | 208 | 95 | 125 | 4-18 |
| 65 | 143 | 379 | 208 | 105 | 145 | 4-18 |
| 80 | 165 | 389 | 256 | 120 | 160 | 8-18 |
| 100 | 194 | 402 | 256 | 140 | 180 | 8-18 |
| 125 | 213 | 426 | 256 | 165 | 210 | 8-18 |
| 150 | 229 | 445 | 256 | 185 | 240 | 8-23 |
| 200 | 243 | 465 | 256 | 205 | 295 | 12-23 |
| 250 | 297 | 610 | 346 | 240 | 355 | 12-25 |
| 300 | 338 | 660 | 346 | 290 | 410 | 12-25 |
型號編制說明
Z |
D | J | V | 9 | 11 | F | 16 | P | G |
| 自控閥門 | 執行機構類型 | 位移特征 | 閥門代號 | 傳動形式 | 連接形式 | 密封面材料 | 公稱壓力 | 閥體材質 | 溫度類型 |
| D：表示PS系列 | J：表示角行程 | Q：表示球閥 | 9：表示電動 | 41：表示法蘭 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型常溫省略 | |
| R：表示3810系列 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 | 25：表示2.5MPa | P：表示不銹鋼 | |||
| A：表示YHR系列 | V：表示V形球閥 | 71：表示對夾式 | 40：表示4.0Mpa | ||||||
| 64：表示6.4MPa |
訂購注意事項：
ZAJV電子式電動V型調節球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企ZAJV電子式電動V型調節球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
