V230W01/02型自力式溫度調節閥
產品概述：
V230W01/02型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自控制，廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。上海豐企實業生產的自力式溫度調節閥主要參數有公稱壓力PN16、40，公稱通徑20-200mm，溫度調節范圍從0-250℃，多種多樣的品種供選擇
產品及安裝簡圖
自力式溫度調節閥
自力式溫度調節閥 結構圖

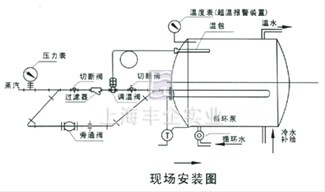

安裝簡圖
舉例如下
自力式溫度調節閥可用于各種場合的加熱或冷卻，舉例如下：A、B、C
1.自力式溫度調節閥 2.工藝過程設備（或房間） 3.蒸汽凝水器 4.過濾器
主要零件材料：
閥 體：ZG230-450、ZGCr18Ni12MoTi、ZG1Cr18Ni9Ti
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波紋管套 ：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波紋管：H62、1Cr18Ni9Ti
溫 包：H62、1Cr18Ni9Ti
毛 細 管：H62、1Cr18Ni9Ti
接 頭：H62、1Cr18Ni9Ti
主要技術參數：
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 公稱壓力PN(MPa) | 1.6 、4.0 | |||||||||||
| 額定流量 | 單 座 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 系數 | 雙 座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | |
| Kv | 套 筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 允許最大壓差(MPa) | 1.6 | 1.5 | 0.5 | |||||||||
| 溫度調節范圍（℃） | -20∽50、20∽90、40∽110、50∽120、60∽130、特殊設定溫度110∽180、180∽250 | |||||||||||
| 調節精度() | ±5 | |||||||||||
| 允許超載值 | 分別為上述溫度調節范圍上限加50 | |||||||||||
| 使用環境溫度（℃） | －40∽＋80 | |||||||||||
| 允許泄漏量 | 硬密封(l/h) | 雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級） | ||||||||||
| 軟密封（ml/min） | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | |
主要外形尺寸（見圖二）：
| 公 稱 通 徑 (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 法 蘭 距 離 (L) | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| 總 高 度 (H) | 190 | 200 | 240 | 260 | 270 | 330 | 340 | 350 | 440 | 446 | 450 |
| 溫包插入深度 (T) | 430 | 500 | |||||||||
| 溫包外露高度 (h) | 250 | ||||||||||
| 溫包直徑 （D） | 25、(保護套外徑28) | ||||||||||
| 溫 包 接 頭 | G1〃、 G11/4〃 | ||||||||||
| 毛 細 管 長 度 | 3000、5000、8000、15000（可根據用戶要求提供） | ||||||||||
| 法 蘭 標 準 | GB：PN1.6、2.5、4.0Mpa ANSI：150、300Lb JIS：10K、20K | ||||||||||
注：本表法蘭距離以PN16為依據
訂購注意事項：
V230W01/02型自力式溫度調節閥（控制閥）產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為調節閥（控制閥）生產廠家上海豐企V230W01/02型自力式溫度調節閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
