BBG型內嚙合擺線齒輪泵
BBG型內嚙合擺線齒輪泵（簡稱：BBG擺線齒輪泵），是一種容積式內嚙合齒輪泵。BBG型泵的內齒輪(及外轉子)為圓弧齒形，外齒輪(及內轉子)為短幅外擺線的新型齒輪泵，由交大機械系與上海豐企實業共同開發成功。由于內嚙擺線齒輪泵的結構簡單、噪音低、輸油平穩、自吸性能好和良好的高轉速特性，因而在低壓液壓系統中被廣泛采用，可作為動力泵或潤滑泵和冷卻泵，目前正在逐步取代CB型、KCB型、ZCY型齒輪油泵。
BBG型內嚙合擺線齒輪泵 圖1
BBG型內嚙合擺線齒輪泵 圖2

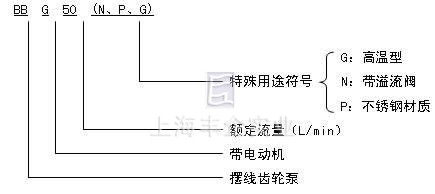

型號意義
BBG擺線齒輪泵 型號意義
性能參數
| 型號 | 流 量 L/min |
壓力 MPa |
轉速 r/min |
壓力振擺 MPa |
容積效率 ％ |
口徑 | 電動機功率KW |
| BB/BBG-4 | 4 | 2.45 | 1500 | ±0.15 | ≥80 | Z3/8″ | 0.55 |
| BB/BBG-6 | 6 | 0.55 | |||||
| BB/BBG-10 | 10 | 0.55 | |||||
| BB/BBG-16 | 16 | 2.45 | 1500 | ±0.15 | ≥90 | Z3/4″ | 1.1 |
| BB/BBG-20 | 20 | 1.1 | |||||
| BB/BBG-25 | 25 | 1.5 | |||||
| BB/BBG-32 | 32 | 1.5 | |||||
| BB/BBG-40 | 40 | 2.45 | 1500 | ±0.15 | ≥90 | 2.2 | |
| BB/BBG-50 | 50 | 3 | |||||
| BB/BBG-65 | 65 | 4 | |||||
| BB/BBG-80 | 80 | 2.45 | 1500 | ±0.15 | ≥90 | Z1″ | 5.5 |
| BB/BBG-100 | 100 | 5.5 | |||||
| BB/BBG-125 | 125 | 7.5 |
訂購注意事項：
BBG型內嚙合擺線齒輪泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業BBG型內嚙合擺線齒輪泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
