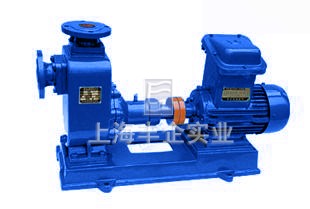

CYZ-A型自吸式離心油泵
CYZ-A型自吸式離心油泵（簡稱：CYZ-A自吸油泵），系屬新型自吸式結構，油泵類產品。是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品，上海豐企實業生產的CYZ-A型自吸式離心油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品，國內空白獨特，廣泛適用于油庫、加油站、油輪、油船、碼頭、油罐庫、機場，分別輸送汽油、煤油、柴油、航煤等，如改用耐腐蝕機械密封和不銹鋼材質還可以適用于化工、制藥、釀造、電鍍、印染、造紙、電力礦山等，輸送介質溫度-20℃～80℃，粘度≤100厘珀，含固量可達30％以下。
CYZ-A型自吸式離心油泵
特點
1、該泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、該泵是選用優質材料精作而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥因此簡化了管路系統，又改善了勞動條件。
CYZ-A型自吸式離心油泵 結構圖

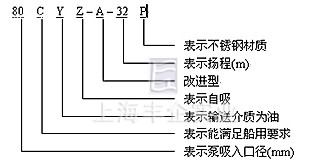

型號意義
CYZ-A自吸油泵 型號意義
該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、蝸卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向蝸卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。因?yàn)樵摫镁哂羞@種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥，使用在油輪上時具有良好的掃艙功能。 在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。
性能參數表
| 性能參數 泵型號 |
流量 | 揚程 m |
吸程 m |
轉速 r/min |
自吸性能min/5m | 功率KW | 泵口徑mm | 機組重量kg | |||
| m3/h | L/s | 軸功率 | 電機功率 | 吸入 | 排出 | ||||||
| 25CYZ-A-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 1.9 | 0.46 | 0.75 | 25 | 25 | 72 |
| 25 CYZ-A-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.8 | 0.8 | 1.1 | 25 | 25 | 80 |
| 40 CYZ-A-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.9 | 0.87 | 1.1 | 40 | 32 | 85 |
| 40 CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 | 40 | 40 | 138 |
| 50 CYZ-A-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 2.4 | 1.1 | 1.5 | 50 | 50 | 90 |
| 50 CYZ-A-20 | 18 | 5 | 20 | 6.5 | 2900 | 1.9 | 1.8 | 2.2 | 50 | 50 | 98 |
| 50 CYZ-A-30 | 20 | 5.6 | 30 | 6.5 | 2900 | 1.5 | 2.6 | 4 | 50 | 50 | 140 |
| 50 CYZ-A-35 | 14 | 3.9 | 35 | 6.5 | 2900 | 1.5 | 2.7 | 4 | 50 | 50 | 145 |
| 50 CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 | 50 | 50 | 145 |
| 50 CYZ-A-50 | 12. | 3.5 | 50 | 6.5 | 2900 | 1.4 | 4.3 | 5.5 | 50 | 50 | 160 |
| 50 CYZ-A-60 | 515 | 4.2 | 60 | 6.5 | 2900 | 1.3 | 6.2 | 7.5 | 50 | 50 | 190 |
| 50 CYZ-A-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 1.3 | 9.8 | 11 | 50 | 50 | 240 |
| 65 CYZ-A-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 2 | 1.9 | 3 | 65 | 65 | 100 |
| 65 CYZ-A-32 | 25 | 6.9 | 32 | 6 | 2900 | 1.5 | 4.4 | 5.5 | 65 | 65 | 165 |
| 80 CYZ-A-13 | 35 | 9.7 | 13 | 6 | 2900 | 3.4 | 1.9 | 3 | 80 | 80 | 107 |
| 80 CYZ-A-17 | 43 | 12 | 17 | 6 | 2900 | 1.8 | 3.1 | 4 | 80 | 80 | 156 |
| 80 CYZ-A-22 | 40 | 11.1 | 22 | 6 | 2900 | 1.9 | 4.4 | 5.5 | 80 | 80 | 169 |
| 80 CYZ-A-25 | 50 | 13.9 | 25 | 6 | 2900 | 1.5 | 5.2 | 7.5 | 80 | 80 | 177 |
| 80 CYZ-A-32 | 50 | 13.9 | 32 | 6 | 2900 | 1.5 | 6.8 | 7.5 | 80 | 80 | 180 |
| 80 CYZ-A-55 | 60 | 16.7 | 55 | 6 | 2900 | 1.5 | 15 | 18.5 | 80 | 80 | 310 |
| 80 CYZ-A-70 | 60 | 16.7 | 70 | 6 | 2900 | 1.2 | 20.1 | 22 | 80 | 80 | 333 |
| 100 CYZ-A-20 | 100 | 27.8 | 20 | 6 | 2900 | 1.8 | 7.8 | 11 | 100 | 100 | 258 |
| 100 CYZ-A-40 | 100 | 27.8 | 40 | 6 | 2900 | 1.8 | 16.3 | 22 | 100 | 100 | 455 |
| 100 CYZ-A-40A | 100 | 27.8 | 40 | 6 | 1450 | 1.5 | 18.5 | 22 | 100 | 100 | 520 |
| 100 CYZ-A-65 | 100 | 27.8 | 65 | 6 | 2900 | 1.8 | 27.7 | 30 | 100 | 100 | 620 |
| 100 CYZ-A-75 | 70 | 19.4 | 75 | 6 | 2900 | 1.8 | 24.2 | 30 | 100 | 100 | 639 |
| 150 CYZ-A-55 | 170 | 47.2 | 55 | 5 | 2900 | 1.8 | 39.2 | 45 | 150 | 150 | 830 |
| 150 CYZ-A-65 | 170 | 47.2 | 65 | 5 | 2900 | 1.3 | 46.3 | 55 | 150 | 150 | 957 |
| 150 CYZ-A-65A | 170 | 47.2 | 65 | 5 | 1450 | 1.2 | 49.8 | 55 | 150 | 150 | 1138 |
| 150 CYZ-A-80 | 160 | 44.4 | 80 | 5 | 2900 | 1.2 | 53.6 | 55 | 150 | 150 | 986 |
| 200 CYZ-A-32 | 400 | 111.1 | 32 | 5 | 1450 | 2 | 52.1 | 55 | 200 | 200 | 1205 |
| 200 CYZ-A-63 | 280 | 77.8 | 63 | 5 | 1450 | 1.5 | 73.9 | 90 | 200 | 200 | 1338 |
| 200 CYZ-A-65 | 350 | 97.2 | 65 | 5 | 1450 | 1.5 | 97.2 | 110 | 200 | 200 | 1553 |
| 250 CYZ-A-32 | 550 | 152.8 | 32 | 5 | 1450 | 2 | 72.3 | 75 | 250 | 250 | 1307 |
| 250 CYZ-A-50 | 400 | 111.1 | 50 | 5 | 1450 | 2 | 80 | 90 | 250 | 250 | 1486 |
| 250 CYZ-A-55 | 450 | 125 | 55 | 5 | 1450 | 2 | 102.1 | 110 | 250 | 250 | 1681 |
| 250 CYZ-A-75 | 400 | 111.1 | 75 | 5 | 1450 | 1.5 | 125.6 | 132 | 250 | 250 | 1829 |
| 300 CYZ-A-32 | 600 | 166.7 | 32 | 5 | 1450 | 2 | 79.2 | 90 | 300 | 300 | 1608 |
| 300 CYZ-A-50 | 500 | 138.9 | 50 | 5 | 1450 | 2 | 107.6 | 110 | 300 | 300 | 1728 |
| 300 CYZ-A-55 | 550 | 152.8 | 55 | 5 | 1450 | 2 | 117.6 | 132 | 300 | 300 | 1995 |
外形及安裝尺寸表

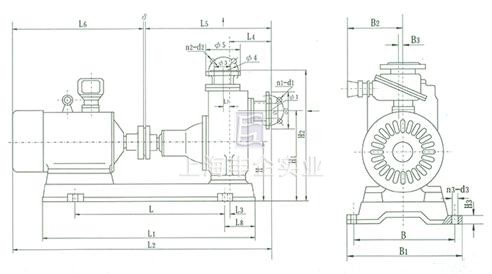

CYZ-A自吸油泵外形及安裝尺寸

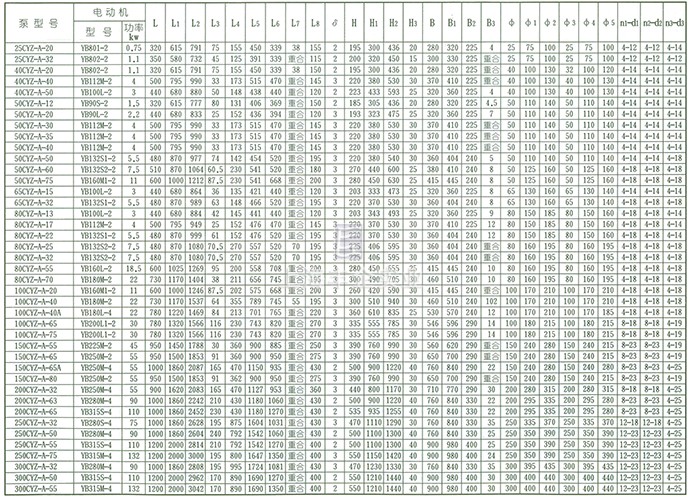

CYZ-A自吸油泵 外形及安裝尺寸表
CYZ-A自吸油泵使用
(一).起動前的準備及檢查工作：
1.根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足
之。
2.檢查CYZ-A泵殼內的儲液是否高于葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體
內注入儲液，不應在儲液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查CYZ-A泵的轉動部件是否有卡住磕碰現象。
4.檢查CYZ-A油泵體底腳及各聯結處螺母有無松動現象。
5.檢查CYZ-A油泵軸與電動機主軸的同軸度或平行度。
6.檢查CYZ-A油泵進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控制閥。
(二).停泵
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
訂購注意事項：
CYZ-A型自吸式離心油泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業CYZ-A型自吸式離心油泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
