SZB型水環懸臂式真空泵
SZB型水環懸壁式真空泵（簡稱：SZB水環式真空泵），系采用懸壁式結構的水環式真空泵?？晒┏槲諝饣蚱渌麩o腐蝕性、不溶于水、不含固體顆料的氣體使用。上海豐企實業有限公司生產的水環懸臂式真空泵的最低吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其他領域的各種介質的輸送。
適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%，特別適合于大型水泵引水用。特別適合于做大型水泵引水用。
目前制造的本型號泵有：SZB-4、SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
SZB型水環懸臂式真空泵
結構說明
SZB型泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）(見圖三)為補充水環消耗用水。
由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油均可。
從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
結構圖

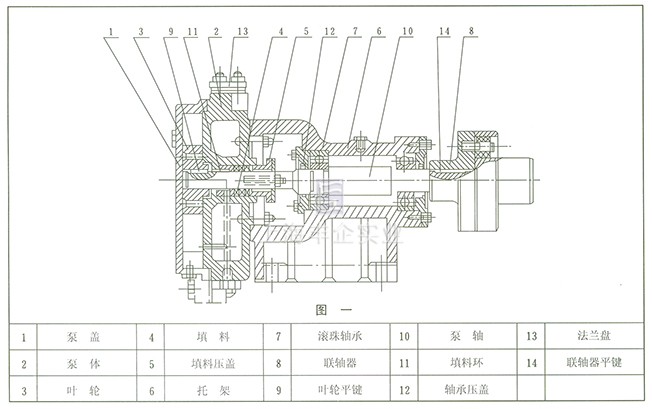

SZB型水環懸臂式真空泵 結構圖
工作性能表
| 型 號 | 排氣量 | 毫米汞柱 mmHg |
最大真空 度 | 轉 數 r/min |
電機功率 KW |
口徑 | 泵重 Kg |
||
| m3/h | L/S | 吸入 | 吐出 | ||||||
| SZB-4 | 19.8 | 5.5 | 440 | 80 | 1450 | 1.5 | ZG1″ | ZG1″ | 42 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
| SZB-8 | 38.2 | 10.6 | 440 | 80 | 1450 | 2.2 | ZG1″ | ZG1″ | 45 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||
工作性能曲線圖

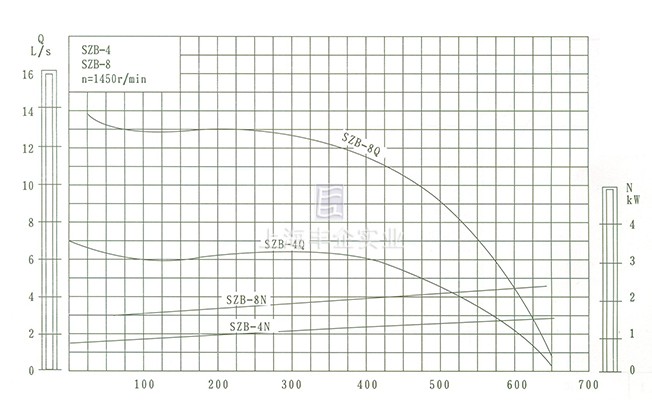

SZB型水環懸臂式真空泵 工作性能曲線圖

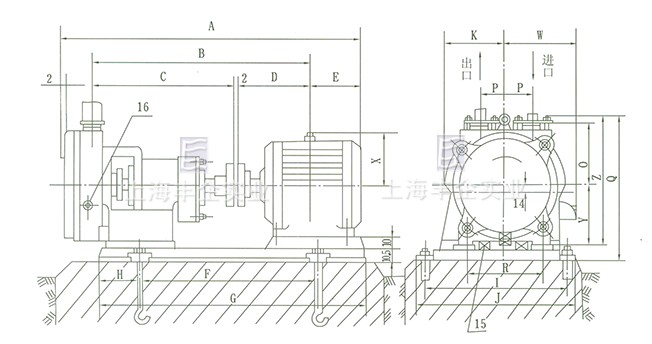

SZB型水環懸臂式真空泵 安裝圖
外形尺寸表
| 型號 | A | B | C | D | E | F | G | H | I | J | K | Y | Z | W | R | Q | P | O | X | 配用電機 |
| SZB-4 | 755 | 504.5 | 13 | 175.5 | 122 | 390 | 640 | 125 | 310 | 360 | 120 | 135 | 274 | 155 | 187 | 359 | 55 | 121 | 145 | Y90L-4-1.5KW |
| SZB-8 | 780 | 523 | 313 | 208 | 139 | 393 | 660 | 133 | 345 | 385 | 120 | 135 | 274 | 155 | 187 | 369 | 55 | 121 | 145 | Y100L1-4-2.2KW |
訂購注意事項：
SZB型水環懸臂式真空泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業SZB型水環懸臂式真空泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
