JG-1/2F美標多口計量閥
JG-1/2F美標多口計量閥
貨號 ：EN4-23
性能規范
JG-1/2F美標多口計量閥設計制造：ANSI B16.34-1996，連接形式：NPT(M,F) 內外螺紋連接，結構特征：錐面密封，閥門檢驗和試驗：APISID598-1996，材料：碳鋼：ASTM A105-1991不銹鋼：ANSI B276-1992
試驗標準（單位Unit：MPa）
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
| 公稱壓力 Nominal Pressure | 6000PSI |
| 殼體試驗 Shell Test | 6000PSI |
| 密封試驗 Test | 6000PSI |
| 氣壓試驗 Air Pressure Test | 24 |
| 適用溫度 Suitable Temperatue | ≤250℃ |
| 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型號與零部件材質
型號 TYPE |
閥體 BODY |
接頭 TIE-IN |
閥桿 VALVE HANDLE |
螺帽 SCREW CAP |
填料 PACKING |
| SS-5PDF8-M8 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 Leslble graphite |
| SS-5PDF8-M8 | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 Leslble graphite |
| SS-5PDF8-M8 | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟 Leslble graphite |

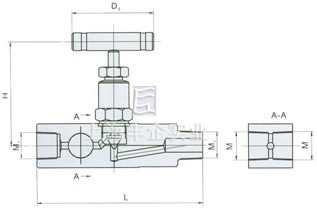

外型與連接尺寸
規格 SPECIF ICATION |
Do | L | H | M | M1 |
| DN6 | 60 | 120 | 82 | R1/2 | NPT1/2 |
訂購注意事項：
JG-1/2F美標多口計量閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業JG-1/2F美標多口計量閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
