300X緩閉止回閥

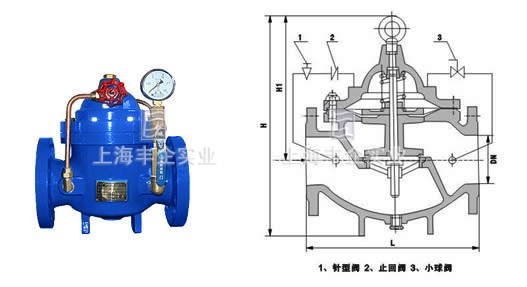

300X緩閉止回閥外形尺寸圖
描述
300X緩閉止回閥是安裝在高層建筑給水系統以及 其他給水系統的水泵出口處、防止介質倒流、水錘及 水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠 性、并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機 啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。
主要尺寸
| 公稱通徑DN(mm) | 尺寸 | |||||
| L | A1 | A | H1 | H | F | |
| 20 | 150 | 200 | 282 | 106 | 172 | 116 |
| 25 | 160 | 200 | 282 | 106 | 172 | 116 |
| 32 | 180 | 200 | 282 | 106 | 172 | 116 |
| 40 | 200 | 210 | 320 | 137 | 225 | 168 |
| 50 | 203 | 210 | 320 | 137 | 225 | 168 |
| 65 | 216 | 215 | 330 | 145 | 270 | 180 |
| 80 | 241 | 220 | 330 | 178 | 289 | 210 |
| 100 | 292 | 230 | 410 | 232 | 375 | 284 |
| 125 | 330 | 245 | 420 | 286 | 420 | 310 |
| 150 | 356 | 260 | 420 | 318 | 450 | 370 |
| 200 | 495 | 280 | 430 | 413 | 722 | 463 |
| 250 | 622 | 300 | 450 | 502 | 769 | 525 |
| 300 | 698 | 320 | 460 | 600 | 906 | 625 |
| 350 | 787 | 340 | 470 | 637 | 1480 | 705 |
| 400 | 914 | 360 | 480 | 677 | 1027 | 778 |
| 450 | 978 | 360 | 480 | 677 | 1027 | 778 |
| 500 | 978 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 1230 | 456 | 888 | 850 | 1286 | 785 |
訂購注意事項：
300X緩閉止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企300X緩閉止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
