H41N氨用升降式止回閥

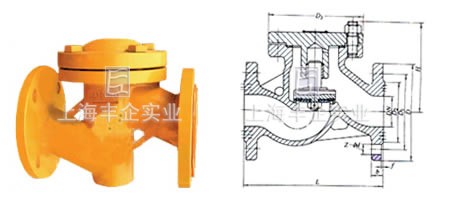

H41N氨用升降式止回閥外形尺寸圖
用途
該閥門閥瓣利用流體壓差和自身的重量實現升降，適用于大部分的罐內水平管路上，自動阻止介質逆流，保護上游設備。
主要設計參數
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN200mm
公稱壓力：PN1.6、2.5、4.0MPa
主要性能參數
| 公稱壓力 | 殼體試驗 | 密封試驗 | 適用介質 | 適宜溫度 |
| 2.5 | 3.75 | 2.75 | 氨氣、天然氣等 | -40~+80℃ |
| 4.0 | 6.0 | 4.4 |
主要零件材料
| 閥體、蓋板 | 閥瓣 | 密封面 |
| WCB | 碳鋼 | 不銹鋼和尼龍 |
主要外形尺寸
| 公稱通徑 DN(mm) |
H41N-25型主要尺寸 | 重量 | ||||||||
| L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | |
訂購注意事項：
H41N氨用升降式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H41N氨用升降式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
