電站抽氣止回閥

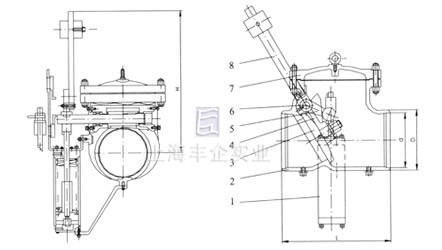

電站抽氣止回閥外形尺寸圖
用途
該閥用于電廠或熱電廠抽氣系統，或其它系統的蒸汽和水等非 腐蝕性介質管道上，防止汽輪機組成在突然甩負荷時汽輪機內的壓 力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪葉片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄 漏使水從抽汽管路進入汽輪機內而發生水擊事故，以保護汽輪機的安全運行。作為防止介質逆流的裝置，該閥能在0．5秒內快速緊密的 關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽累機迅速隔開，給汽輪機或抽氣系統以最大保護。
結構特點
1、密封面堆焊Crl3系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，使閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活 塞下腔迅速泄壓，閥瓣在0．5秒內快速關閥。
3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助 于打開閥門，并在運行中保持閥門的平穩和減少振動。
主要零件材料
| 序號 | 零件名稱 | 碳鋼型(C) | 合金鋼 |
| 1 | 氣缸 | A105 | A105 |
| 2 | 閥體 | WCB | WC6 |
| 3 | 閥瓣 | WCB | WC6 |
| 4 | 搖桿 | WCB | WC6 |
| 5 | 撥叉 | WCB | WCB |
| 6 | 銷軸 | 2Crl3 | 304 |
| 7 | 閥蓋 | WCB | WC6 |
| 8 | 加長桿和重錘 | WCB | WCB |
主要性能規范
| 試驗壓力 (MPa) | 公稱壓力(MPa) | ||||||
| 1．6 | 20 | 2．5 | 4．O | 5．O | 6．4 | 10．0 | |
| 殼體強度試驗 | 2．4 | 3．0 | 3.5 | 6.0 | 7.5 | 9．6 | 15．0 |
| 密封試驗 | 1．8 | 2．2 | 2．8 | 4．4 | 5．5 | 7．1 | 11．0 |
使用范圍
| 產品類別 | 適用溫度(℃) | 適用介質 |
| 碳鋼型(C) | ≤425 | 蒸汽和水等 |
| 合金鋼(I) | ≤550 | 非腐蝕性介質 |
訂購注意事項：
電站抽氣止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企電站抽氣止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
