CVWR對夾式靜音止回閥

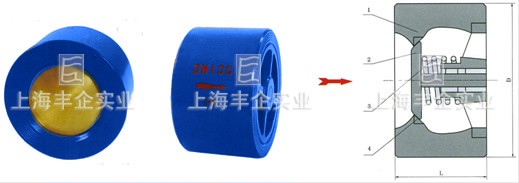

CVWR型對夾式靜音止回閥外形尺寸圖
特點與應用
CVWR對夾式靜音止回閥采用流體型設計，水頭損失較小；內部彈簧可加速關閉，達到靜音效果；金屬對金屬確保密封的可靠性；安裝空間小。CVWR對夾式靜音止回閥可安裝于水泵出水口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的。CVWR對夾式靜音止回閥已被廣泛用于給排水、消防、建筑、暖通、工業系統。
主要技術參數
| 公稱通徑 | DN40～250mm |
| 公稱壓力MPa | 1.0/1.6 |
| 工作壓力℃ | -10～80 |
| 密封試驗 | 1.1倍公稱壓力 |
| 殼體試驗 | 1.5倍公稱壓力 |
主要材質說明
| 序 號 | 零件名稱 | 材 質 |
| 1 | 閥 體 | GG25 |
| 2 | 閥 瓣 | Bronze |
| 3 | 彈 簧 | SUS316 |
| 4 | 閥 座 | Bronze |
主要尺寸及重量
| 型號 | 公稱通徑DN | L | D |
| CVWR-0040 | 40 | 45 | 90 |
| CVWR-0050 | 50 | 55 | 105 |
| CVWR-0065 | 65 | 70 | 125 |
| CVWR-0080 | 80 | 75 | 140 |
| CVWR-0100 | 100 | 95 | 160 |
| CVWR-0125 | 125 | 115 | 195 |
| CVWR-0150 | 150 | 135 | 215 |
| CVWR-0200 | 200 | 160 | 270 |
| CVWR-0250 | 250 | 200 | 325 |
訂購注意事項：
CVWR對夾式靜音止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企CVWR對夾式靜音止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
