多功能三合一止回閥

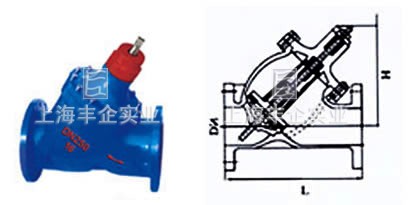

多功能三合一止回閥外形尺寸圖
概述
1 、用一個閥門 , 可以圓滿地完成三種功能：無水錘止回閥、閘閥、平衡閥。
2 、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3 、通過調節開度，可以調節泵的輸出量。
4 、裝有指示器，可以用眼睛確認閥門的開啟度。
5 、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。
6 、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。
7 、可節約水量的設備材料和費用，縮小安裝空間。
8 、由于形狀和結構高等成流線型，因而壓降很小。
9 、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10 、水平管道，垂直管道上均可安裝。
適用范圍
三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。
主要外形尺寸
| 公稱通徑 DN |
安裝方式 | 閥長 L(mm) |
法蘭直徑 (mm) |
開啟高度 H(mm) |
螺栓孔中心距 (mm) |
螺栓孔數＊直徑 | 重量 kg |
| 50 | 法蘭連接 | 230 | 160 | 210 | 125 | 4*18 | 16 |
| 65 | 290 | 180 | 250 | 145 | 4*18 | 24 | |
| 80 | 310 | 195 | 290 | 160 | 8*18 | 35 | |
| 100 | 350 | 215 | 320 | 180 | 8*18 | 50 | |
| 125 | 400 | 245 | 380 | 210 | 8*18 | 72 | |
| 150 | 480 | 280 | 420 | 240 | 8*23 | 98 | |
| 200 | 550 | 335 | 500 | 195 | 12*23 | 150 | |
| 250 | 620 | 405 | 680 | 355 | 12*25 | 230 | |
| 300 | 700 | 460 | 730 | 410 | 12*25 | 390 | |
| 350 | 787 | 520 | 830 | 470 | 16*25 | 500 |
訂購注意事項：
多功能三合一止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企多功能三合一止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
