H43Y/W高壓直通止回閥

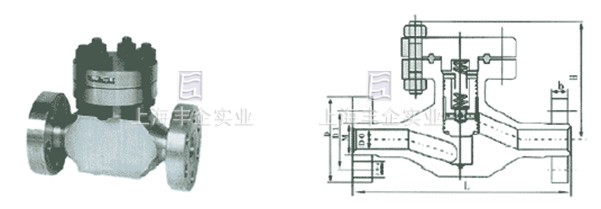

H43Y/W-220/320高壓直通止回閥外形尺寸圖
主要性能規范
| 型號 | 公稱壓力（Mpa） | 試驗壓力（Mpa） | 工作壓力 （Mpa） |
工作溫度 | 工作 | |
| 強度 | 密封 | |||||
| H43W-220R | 22 | 33 | 24.2 | 22 | ≤200℃ | 尿素甲胺液 |
| H43W-320R | 32 | 48 | 35.2 | 32 | ≤200℃ | |
主要零件材料
| 零件名稱 | 材料名稱 | 材料標準與牌號 |
| 閥體、閥蓋、閥瓣、密封圈 | 不銹鋼 | 0Cr18Ni12Mo2Ti |
| 彈簧 | 不銹鋼 | 0Cr18Ni12Mo2Ti |
| 法蘭 | 優質碳鋼 | 35 |
主要尺寸及重量
| 型 號 | 公稱 通徑 |
尺寸 | ||||||||
| L | D | D1 | M | Do | n-d | b | H | 重量/㎏ | ||
| H43Y/W 220 |
25 | 240 | 105 | 68 | M33×2 | 23 | 3-￠18 | 20 | 170 | 29 |
| 32 | 320 | 115 | 80 | M42×2 | 29 | 4-￠18 | 22 | 170 | 43 | |
| 40 | 380 | 165 | 115 | M52×2 | 39 | 6-￠26 | 28 | 210 | 95 | |
| 50 | 440 | 165 | 115 | M64×3 | 48 | 6-￠26 | 32 | 220 | 115 | |
| 65 | 510 | 200 | 145 | M80×3 | 61 | 6-￠29 | 40 | 290 | 156 | |
| 80 | 550 | 225 | 170 | M100×3 | 74 | 6-￠33 | 50 | 305 | 246 | |
| 100 | 600 | 260 | 195 | M125×4 | 93 | 6-￠36 | 60 | 355 | 292 | |
| 125 | 750 | 300 | 235 | M155×4 | 119 | 8-￠39 | 75 | 410 | 351 | |
| 150 | 750 | 330 | 255 | M175×4 | 136 | 8-￠42 | 78 | 470 | 382 | |
| H43Y/W 220/320 |
25 | 240 | 115 | 80 | M42×2 | 23 | 4-￠18 | 22 | 170 | 33 |
| 32 | 320 | 135 | 95 | M48×2 | 29 | 4-￠22 | 25 | 170 | 46 | |
| 40 | 380 | 165 | 115 | M64×3 | 42 | 6-￠26 | 32 | 210 | 110 | |
| 50 | 440 | 200 | 145 | M80×3 | 53 | 6-￠29 | 40 | 220 | 130 | |
| 65 | 510 | 225 | 170 | M100×3 | 68 | 6-￠33 | 50 | 290 | 211 | |
| 80 | 550 | 260 | 195 | M125×4 | 85 | 6-￠36 | 60 | 305 | 341 | |
| 100 | 600 | 300 | 235 | M155×4 | 103 | 8-￠39 | 75 | 355 | 380 | |
| 125 | 750 | 330 | 255 | M175×4 | 120 | 8-￠42 | 78 | 410 | 435 | |
| 150 | 750 | 400 | 315 | M215×6 | 149 | 8-￠48 | 90 | 470 | 480 | |
訂購注意事項：
H43Y/W高壓直通止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H43Y/W高壓直通止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
