H64Y國標電站止回閥

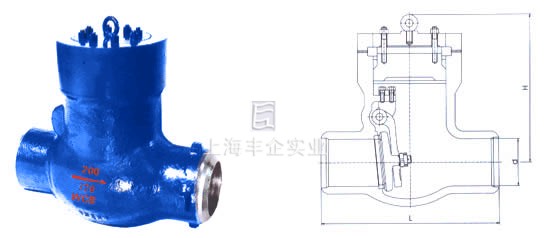

H64Y國標電站止回閥外形尺寸圖

用途

焊接連接的止回閥適用于公稱壓力PN20.0～32.0MPa，工作溫度≤540℃（其中57170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路上。適用介質為：水、油品、蒸汽等。

結構特點

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

主要零件材料

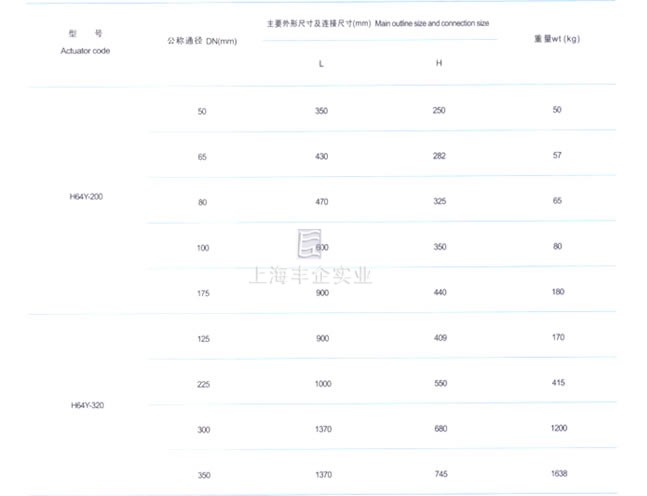

主要外形尺寸及連接尺寸

訂購注意事項：

H64Y國標電站止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H64Y國標電站止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
