H72對夾升降式止回閥

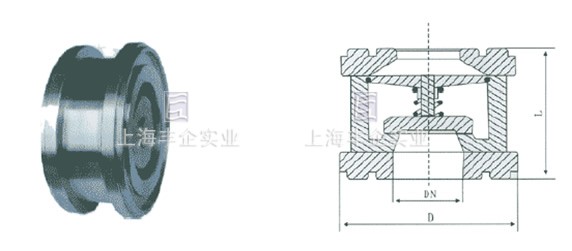

H72對夾升降式止回閥外形尺寸圖
特點用途
H72對夾升降式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流作用，H72對夾升降式止回閥具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力小；動作靈敏，密封性能好。H72對夾升降式止回閥廣泛適用于各類流體介質的管道防止回流
主要外型尺寸
| 公稱 壓力 | 1.0MPa1.6 MPa | 2.5 MPa | 4.0 MPa | ||||||
| 公稱 通徑 DN（mm） | 尺寸 | 重量 （㎏） | 尺寸 | 重量 （㎏） | 尺寸 | 重量 （㎏） | |||
| L | D | L | D | L | D | ||||
| 15 | 35 | 52 | 1.0 | 35 | 52 | 1.0 | 35 | 52 | 1.0 |
| 20 | 38 | 62 | 1.5 | 38 | 62 | 1.5 | 38 | 62 | 1.5 |
| 25 | 44 | 72 | 2.1 | 44 | 72 | 2.1 | 44 | 72 | 2.1 |
| 32 | 50 | 83 | 3.0 | 50 | 83 | 3.0 | 50 | 83 | 3.0 |
| 40 | 57 | 93 | 4.0 | 57 | 93 | 4.0 | 57 | 93 | 4.0 |
| 50 | 63 | 108 | 5.0 | 63 | 108 | 5.0 | 63 | 108 | 5.0 |
| 65 | 68 | 128 | 6.0 | 68 | 128 | 6.0 | 68 | 128 | 6.0 |
| 80 | 72 | 142 | 7.1 | 72 | 142 | 7.1 | 72 | 142 | 7.1 |
| 100 | 84 | 162 | 9.2 | 84 | 168 | 9.2 | 84 | 168 | 10 |
| 125 | 115 | 192 | 12.5 | 115 | 194 | 12.5 | 115 | 194 | 14.0 |
| 150 | 136 | 218 | 22 | 136 | 224 | 22 | 136 | 224 | 23.5 |
| 200 | 171 | 273 | 35 | 171 | 284 | 37 | 171 | 291 | 39 |
訂購注意事項：
H72對夾升降式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H72對夾升降式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
