HQ41X滑道滾球式止回閥

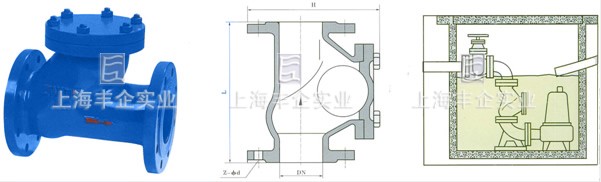

HQ41X滑道滾球式止回閥外形尺寸圖
用途及特點
滑道滾球式止回閥采用了橡膠包皮滾球作為止回閥瓣特點，在介質或介質壓力的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能良好，消聲式關閉，不會產生水錘。HQ41X滑道滾球式止回閥的閥體設計采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50％，水平或垂直安裝均可，可用于冷水、熱水、工業用水及生活污水管網，HQ41X滑道滾球式止回閥更適合安裝在潛水排污泵的進出口，介質溫度為0～80℃。
主要技術參數
| 型 號 | 公稱壓力MPa | 殼體試驗 壓力MPa |
密封試驗 壓力MPa |
閥體、閥蓋材料 |
| HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
| HQ41X-16 | 1.6 | 2.4 | 1.76 |
主要連接尺寸
| 公稱通徑DN(mm) | L | H |
| 50 | 180 | 185 |
| 65 | 200 | 210 |
| 80 | 260 | 245 |
| 100 | 300 | 280 |
| 125 | 350 | 335 |
| 150 | 400 | 400 |
| 200 | 500 | 495 |
| 250 | 670 | 600 |
| 300 | 830 | 715 |
| 350 | 960 | 820 |
訂購注意事項：
HQ41X滑道滾球式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企HQ41X滑道滾球式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
