H64W黃銅焊接旋啟式止回閥

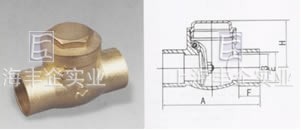

H64W黃銅焊接旋啟式止回閥 外形尺寸圖
技術規范
型號：H64W-16T
公稱壓力：1.6MPa
工作介質：水,油，氣
工作溫度：t≤100℃
焊接孔紋符合ANSI B16.18標準
規格尺寸
| DN | SIZE | A | B | H | E | F |
| 15 | 1/2 | 55 | 13 | 35 | 15.93 | 12.5 |
| 20 | 3/4 | 74.5 | 19 | 39.5 | 22.28 | 19 |
| 25 | 1 | 90.5 | 25 | 47.5 | 28.65 | 23 |
| 32 | 11/4 | 99.5 | 30 | 53 | 35 | 24.5 |
| 40 | 11/2 | 114.5 | 36 | 60 | 41.35 | 28 |
| 50 | 2 | 138.5 | 46 | 70 | 54.05 | 34 |
訂購注意事項：
H64W黃銅焊接旋啟式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H64W黃銅焊接旋啟式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
