H14W/H14X黃銅螺紋旋啟式止回閥

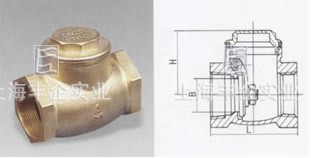

H14W-16T黃銅螺紋旋啟式止回閥外形尺寸圖
H14W-16T黃銅螺紋旋啟式止回閥技術規范
型號：H14W-16T
公稱壓力：1.6MPa
工作介質：水
工作溫度：密封材料為銅：-20℃≤t≤150℃
密封材料為橡膠：0℃≤t≤90℃
H14W-16T黃銅螺紋旋啟式止回閥規格尺寸
| DN | SIZE | L | H | D1 | D | n-￠d |
| 50 | 2 | 216 | 219 | 125 | 72 | 4-￠18 |
| 65 | 21/2 | 241 | 236 | 145 | 72 | 4-￠18 |
| 80 | 3 | 283 | 249 | 160 | 72 | 8-￠18 |
| 100 | 4 | 305 | 267 | 180 | 80 | 8-￠18 |
| 125 | 5 | 381 | 291 | 210 | 100 | 8-￠18 |
| 150 | 6 | 405 | 305 | 240 | 130 | 8-￠22 |
注：密封材料：黃銅

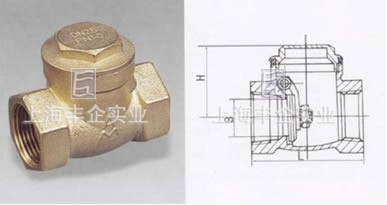

H14X-16T黃銅螺紋旋啟式止回閥外形尺寸圖
H14X-16T黃銅螺紋旋啟式止回閥技術規范
型號：H14X-16T
公稱壓力：1.6MPa
工作介質：水,油，氣
工作溫度：t≤100℃
管螺紋符合ISO228（DN12-DN50）/ISO7標準
H14X-16T黃銅螺紋旋啟式止回閥規格尺寸
| DN | SIZE | L | B | H |
| 15 | 1/2 | 50 | 13 | 35 |
| 20 | 3/4 | 60 | 19 | 40 |
| 25 | 1 | 74 | 25 | 47.5 |
| 32 | 11/4 | 84 | 30 | 53 |
| 40 | 11/2 | 94 | 36 | 60 |
| 50 | 2 | 114 | 46 | 70 |
| 65 | 21/2 | 146 | 65 | 86 |
| 80 | 3 | 165 | 80 | 102 |
| 100 | 4 | 192 | 100 | 122 |
注：密封材料：丁腈橡膠
訂購注意事項：
H14W/H14X黃銅螺紋旋啟式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H14W/H14X黃銅螺紋旋啟式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
