H44W黃銅旋啟式止回閥

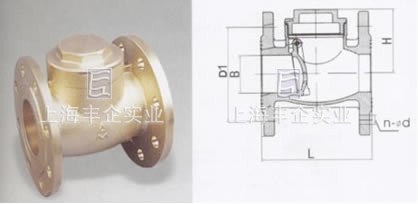

H44W黃銅旋啟式止回閥外形尺寸圖
技術規范
型號：H44W-16T
公稱壓力：1.6MPa
工作介質：水
工作溫度：-20 ℃ ≤ t ≤ 150℃
規格尺寸
| DN | SIZE | L | H | D1 | D | n-￠d |
| 50 | 2 | 216 | 219 | 125 | 72 | 4-￠18 |
| 65 | 21/2 | 241 | 236 | 145 | 72 | 4-￠18 |
| 80 | 3 | 283 | 249 | 160 | 72 | 8-￠18 |
| 100 | 4 | 305 | 267 | 180 | 80 | 8-￠18 |
| 125 | 5 | 381 | 291 | 210 | 100 | 8-￠18 |
| 150 | 6 | 405 | 305 | 240 | 130 | 8-￠22 |
注：密封材料：黃銅
訂購注意事項：
H44W黃銅旋啟式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H44W黃銅旋啟式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
