美標電站旋啟式止回閥

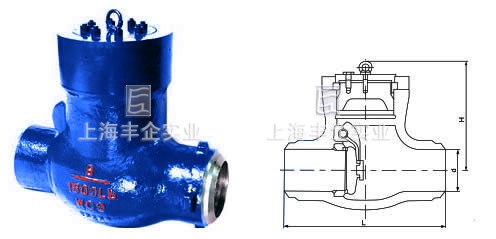

美標電站旋啟式止回閥外形尺寸圖
產品用途
磅級電站旋啟式止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
主要零件材料
| 零件名稱 | 材料牌號 | |||
| 閥體 | WCB | WC1 | WC6 | WC9 |
| 閥座 | 25 | 15Cr1MoA | 12Cr1MoVA | |
| 閥瓣 | WCB | WCI | WC6 | WC9 |
| 搖桿 | WCB | WCI | WC6 | WC9 |
| 閥蓋 | 25 | 15Cr1MoA | 12Cr1MoVA | |
| 密封環 | 1Cr17Ni2 | 20Cr1MoVA | ||
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 | |
主要尺寸及重量
| 公稱通徑 CL1500Lb |
外形和連接尺寸 | 重量（Kg） | ||
| d | L | H | ||
| 2 1/2 | 56 | 254 | 282 | 57 |
| 3 | 64 | 325 | 300 | 57 |
| 4 | 84 | 406 | 350 | 80 |
| 5 | 100 | 483 | 425 | 115 |
| 6 | 126 | 559 | 400 | 180 |
| 8 | 158 | 711 | 490 | 270 |
| 10 | 200 | 864 | 540 | 430 |
| 12 | 250 | 991 | 650 | 630 |
| 14 | 280 | 1067 | 710 | 1400 |
| 公稱通徑 CL2000Lb |
外形和連接尺寸 | 重量（Kg） | ||
| d | L | H | ||
| 2 1/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 118 | 745 | 1638 |
| 公稱通徑 CL2500Lb |
外形和連接尺寸 | 重量（Kg） | ||
| d | L | H | ||
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
訂購注意事項：
美標電站旋啟式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企美標電站旋啟式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
