H12H內螺紋、承插焊立式止回閥

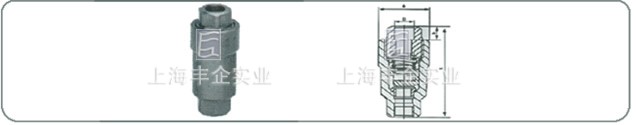

H12H-40 H12H-160 內螺紋立式止回閥、承插焊立式止回閥外形尺寸圖
內螺紋止回閥主要尺寸及重量
| 公稱通徑 DN(㎜) |
錐管螺紋 Rc(in) |
主 要 外 形 尺 寸 （㎜） | 重 量 （㎏） |
|||
| L | h | ф | ||||
| 系列1 | 系列2 | |||||
| 15 | 15 | 110 | 100 | 15 | 50 | 0.8 |
| 20 | 20 | 120 | 120 | 16 | 60 | 1.5 |
| 25 | 25 | 140 | 130 | 18 | 68 | 2.1 |
| 32 | 32 | 160 | 150 | 20 | 82 | 3.1 |
| 40 | 40 | 190 | 170 | 22 | 95 | 4.8 |
| 50 | 50 | 235 | 190 | 25 | 110 | 6 |
承插焊立式止回閥主要尺寸及重量
| 公稱通徑 DN(㎜) | 尺 寸 （㎜） | 重 量 | |||
| L | D | h | ф | （㎏） | |
| 15 | 110 | 22 | 15 | 50 | 0.8 |
| 20 | 120 | 28 | 16 | 60 | 1.5 |
| 25 | 140 | 34 | 18 | 68 | 2.1 |
| 32 | 160 | 42 | 20 | 82 | 3.1 |
| 40 | 190 | 50 | 22 | 95 | 4.8 |
| 50 | 235 | 61 | 25 | 110 | 6 |
訂購注意事項：
H12H內螺紋、承插焊立式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H12H內螺紋、承插焊立式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
