H44H旋啟式法蘭止回閥

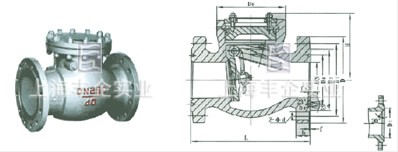

H44H/Y/W-160～250型旋啟式法蘭止回閥外形尺寸圖
特點
旋啟式法蘭止回閥主要采用鑄鋼材質的閥體，只供防止各路式設備上的介質逆流的單向啟閉用。旋啟式法蘭止回閥是靠介質壓力而自行開啟或關閉的。旋啟式法蘭止回閥只能豎裝，不能橫裝，旋啟止回閥靠介質向閥瓣旋啟方向流動為開啟，反之則關閉。
主要性能規范
| 型號 | 公稱壓力 PN(MPa) |
試驗壓力（MPa） | 適用溫度（℃） | 適用介質 | |
| 殼體 | 密封 | ||||
| H44H-160 | 16.0 | 24.0 | 16.0 | ≤425 | 水、蒸汽、石油、石油產品等 |
| H44H-250 | 25.0 | 38.0 | 25.0 | ||
| H44Y-200 | 20.0 | 30.0 | 20.0 | 60 | 氫油 |
| H44Y-250 | 25.0 | 38.0 | 25.0 | -40～100 | 油品 |
主要零件材料
| 零件名稱 | 閥體、搖桿 | 閥瓣、螺母 | 閥蓋 | 銷軸、四開環 | 螺栓 | 密封面 |
| H44H-160 | 碳素鑄鋼 | 碳鋼 | 碳素鑄鋼 | 不銹鋼 | 鉻鉬鋼 | 柔性石墨 |
| H44H-250 | 碳鋼 | |||||
| H44Y-200 | ||||||
| H44Y-250 |
主要尺寸及重量
H44H-160型主要尺寸及重量
| 公稱通徑 DN/mm | 尺寸/mm | 重量 /㎏ | |||||||||||
| L | D | D1 | D2 | D8 | b | f | b4 | f3 | Z-фd | Do | H | ||
| 50 | 300 | 215 | 165 | 132 | 95 | 36 | 3 | 12 | 8 | 8-ф25 | 142 | 210 | 44.5 |
| 65 | 340 | 245 | 190 | 152 | 110 | 44 | 3 | 12 | 8 | 8-ф30 | 161 | 227 | 54.7 |
| 80 | 380 | 260 | 205 | 168 | 130 | 46 | 3 | 12 | 8 | 8-ф30 | 180 | 235 | 67.5 |
| 100 | 430 | 300 | 240 | 200 | 160 | 48 | 3 | 12 | 8 | 8-ф34 | 210 | 274 | 101.5 |
| 150 | 550 | 390 | 318 | 270 | 205 | 66 | 3 | 14 | 10 | 12-ф41 | 300 | 340 | 220.6 |
| 200 | 650 | 480 | 400 | 345 | 275 | 78 | 3 | 17 | 11 | 12-ф48 | 375 | 374 | 404 |
| 300 | 900 | 665 | 570 | 510 | 380 | 100 | 3 | 23 | 14 | 16-ф54 | 480 | 505 | 1019 |
H44H-250型主要尺寸及重量
| 公稱通徑 DN/mm | 尺寸/mm | 重量 /㎏ | |||||||||||
| L | D | D1 | D2 | D8 | d | f | b4 | f3 | Z-фd | Do | H | ||
| 80 | 450 | 260 | 205 | 168 | 130 | 50 | 3 | 12 | 8 | 8-ф30 | 200 | 245 | 90.6 |
| 100 | 520 | 300 | 240 | 200 | 160 | 58 | 3 | 12 | 8 | 8-ф34 | 225 | 280 | 139 |
H44Y-200型主要尺寸及重量
| 公稱通徑 DN/mm | 尺寸/mm | 重量 /㎏ | |||||||||
| L | D | D1 | D2 | D6 | d | f | Z-фd | D3 | H | ||
| 150 | 700 | 440 | 360 | 305 | 185 | 82 | 3 | 12-ф48 | 310 | 343 | 372 |
| 200 | 800 | 535 | 440 | - | - | - | - | 12-ф54 | - | - | - |
H44Y-250型主要尺寸及重量
| 公稱通徑 DN/mm | 尺寸/mm | |||
| L | D | D1 | Z-фd | |
| 65 | 400 | 260 | 203 | 8-ф30 |
| 80 | 450 | 290 | 230 | 8-ф34 |
| 100 | 520 | 360 | 292 | 8-ф41 |
| 150 | 700 | 440 | 360 | 12-ф48 |
| 200 | 800 | 535 | 440 | 12-ф54 |
訂購注意事項：
H44H旋啟式法蘭止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企H44H旋啟式法蘭止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
