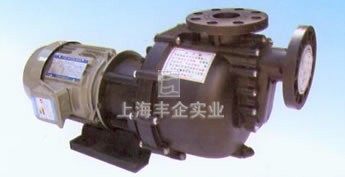

一、特點原理及圖片:
(1) JKB-機型編號泵體材質為FRPP, JBP為PVDF
(2) 出口入徑40：1-1/2 50：2
(3) 馬力01：3Ф 1 HP / 02:3Ф2HP / 03：3Ф3HP / 05：3Ф5HP
(4) 極數-2：2P 4：4P
(5) 橡膠材質 N-NBR E-EPT
(6) B-無舌 A-有舌
(7) L-低揚程 H-高揚程
(8) 軸封材質CCS, CCH, SCH
(9) 頻率5-50Hz 6-60Hz
二、說明
1. 本機主體采用FEPP PVDF材質注射成型
2. 本機有自吸功能，自吸力強。有單向閥設計防止泵內液體的回流
3. 適合于大部分酸堿液輸送
4. 入口應裝有止回閥或逆止閥，防止液體在停機時回流，使泵內液體流失，引起空轉損壞
5. 3 口徑機種必須使用有舌單向閥才有自吸能力
。
三、 規格參數表（測試流體：水 比重1.0）
| 型號 | 曲線 | 進出口徑 | 馬力 （HP） |
相數 （Ф） |
極數 | 全揚程 | 全流量（L/min） | 重量 （Kg） |
|||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||||
| JKB-40011L | I | B | 40/40 | 1/2 | 1 | 4 | 7 | 7.5 | 185 | 200 | 27 |
| JKB-40013L | I | B | 40/40 | 1/2 | 3 | 4 | 7 | 7.5 | 185 | 200 | 27 |
| JKB-40012L | J | A | 40/40 | 1 | 3 | 2 | 13 | 16 | 240 | 240 | 26 |
| JKB-40014L | K | C | 40/40 | 1 | 3 | 4 | 7 | 9 | 210 | 270 | 29 |
| JKB-40022L | L | D | 40/40 | 2 | 3 | 2 | 17 | 18 | 280 | 300 | 30 |
| JKB-40022H | M | E | 40/40 | 2 | 3 | 2 | 19 | 22 | 300 | 330 | 30 |
| JKB-40032H | P | H | 40/40 | 3 | 3 | 2 | 25 | 28 | 380 | 365 | 38 |
| JKB-50032L | N | F | 50/50 | 3 | 3 | 2 | 17 | 21 | 410 | 430 | 39 |
| JKB-50032H | O | G | 50/50 | 3 | 3 | 2 | 23 | 29 | 390 | 480 | 42 |
| JKB-50052H | T | S | 50/50 | 5 | 3 | 2 | 26 | 34 | 450 | 550 | 54 |
| JKB-75052H | R | Q | 75/75 | 7.5 | 3 | 2 | 27 | 35 | 800 | 850 | 67 |
四、 零件裝配圖

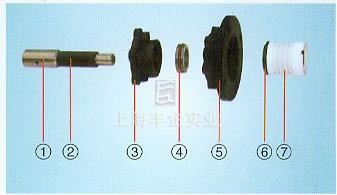

JKB 同軸自吸式耐酸堿泵浦 零件裝配圖1
| 編號 | 名稱 |
| 1 | 軸心 |
| 2 | 軸心套筒 |
| 3 | 固定環座 |
| 4 | 固定環 |
| 5 | 軸封護罩 |
| 6 | 轉動環 |
| 7 | 伸縮環 |

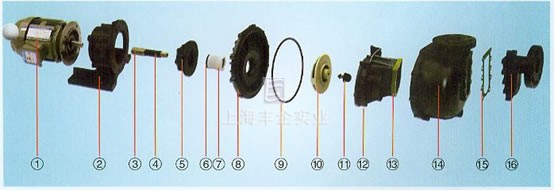

JKB 同軸自吸式耐酸堿泵浦 零件裝配圖2
| 編號 | 名稱 | 編號 | 名稱 | 編號 | 名稱 | 編號 | 名稱 |
| 1 | 馬達 | 5 | 軸封護罩 | 9 | 封蓋O環 | 13 | 單向閥 |
| 2 | 腳架 | 6 | 轉動環 | 10 | 葉輪 | 14 | 主體 |
| 3 | 軸心 | 7 | 伸縮環 | 11 | 葉兩螺母 | 15 | 自吸筒墊片 |
| 4 | 軸心套筒 | 8 | 后封蓋 | 12 | 中封蓋 | 16 | 自吸筒 |

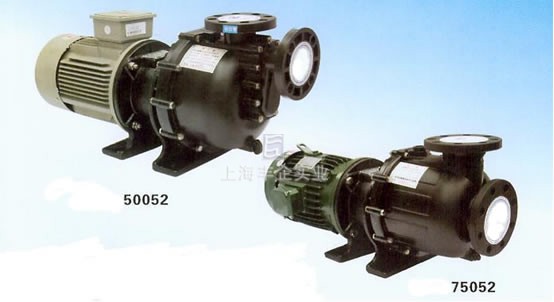

五、JKB-50052、JKB-75052簡圖
(1) JKB-機型編號泵體材質為FRPP, JBP為PVDF
(2) 出口入徑40：1-1/2 50：2 75：3
(3) 馬力01：3Ф 1 HP / 02:3Ф2HP / 03：3Ф3HP / 05：3Ф5HP / 75：3Ф7.5HP
(4) 極數-2：2P 4：4P
(5) 橡膠材質 N-NBR E-EPT
(6) B-無舌 A-有舌
(7) L-低揚程 H-高揚程
(8) 軸封材質CCS, CCH, SCH
(9) 頻率5-50Hz 6-60Hz

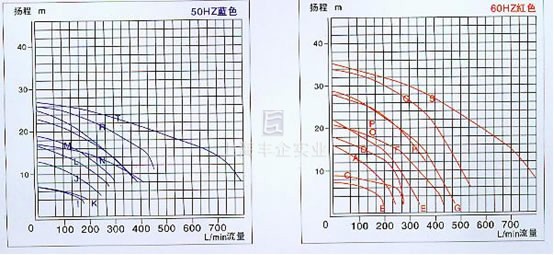

六、性能曲線圖

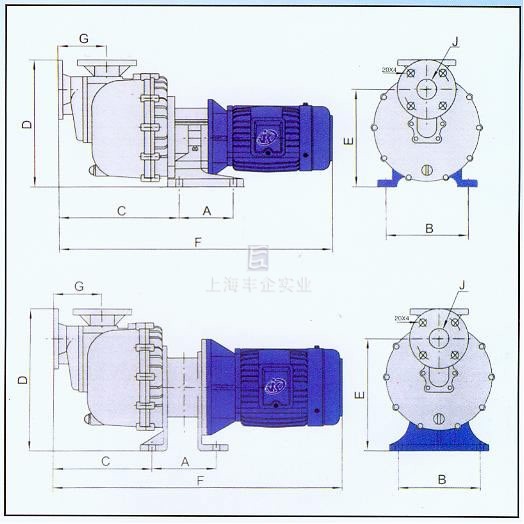

七、安裝尺寸圖
八、安裝尺寸規格參數表
| 型號 | A | B | C | D | E | F | G | J | K |
| JKB-40011 | 142 | 216 | 320 | 322 | 250 | 663 | 130 | 40 | 138 |
| JKB-40013 | 142 | 216 | 320 | 322 | 250 | 705 | 130 | 40 | 138 |
| JKB-40012 | 142 | 216 | 320 | 322 | 250 | 705 | 130 | 40 | 138 |
| JKB-40014 | 142 | 216 | 320 | 322 | 250 | 705 | 130 | 40 | 138 |
| JKB-40022 | 142 | 216 | 320 | 322 | 250 | 705 | 130 | 50 | 154 |
| JKB-50032 | 142 | 216 | 320 | 322 | 250 | 705 | 130 | 50 | 154 |
| JKB-50052 | 168 | 213 | 272 | 370 | 290 | 783 | 130 | 50 | 154 |
訂購注意事項：
JKB 同軸自吸式耐酸堿泵浦產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業JKB 同軸自吸式耐酸堿泵浦說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
