ZWBM型直聯式不銹鋼自吸泵
ZWBM型直聯式不銹鋼自吸泵
一、說明及簡圖:
本公司制造的ZWBM型泵為單級、單吸臥直聯式不銹鋼自吸泵，參照ISO2858標準，進行優化設計研制而成。產品具有較強的自吸能力，泵體內設有吸液室、儲液室、回液止回閥。回流孔。工作前只需保證泵體內儲有定量的液體，先排完管內空氣后即可出液，無需安裝底閥，可抽送桶內液體，吸上高度可達5米。結構設計先進合理。泵殼、儲液箱體、葉輪均用不銹鋼原板模壓、氬焊先進工藝制成，保證了材質的化學成功、分，外表光滑美觀。產品制造均按Q/WLB01-1997標準執行。泵與介質接觸的零部件，根據所輸送的介質腐蝕情況不同。選用二種不銹鋼材料制造。 1. ZWB型為1Cr18Ni9Ti不銹鋼自吸泵。 2. ZWM型為Cr18NI12Mo02Ti不銹鋼自吸泵。 軸封：采用JU101D型內裝式不銹鋼機械密封，浸沒在液體中，冷卻性特好。動環、靜環都為WC（硬質合金），密封圈為丁晴橡膠和氟橡膠。密封性能可靠，使用壽命長。 產品標準化程度高，零件通用性、互換性強。泵為直聯臥式結構，機泵一體，外形美觀。軸向尺寸短，結構緊湊，使泵運行更加平穩。噪音、能耗低。維修時，只要拆掉泵座螺母，即可卸下泵座電機聯體全部轉動部件。拆卸檢修方便。 泵的旋轉方向：從電動機端看泵為順時針方向旋轉。 本泵主要用于食品、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，吸送不含固體顆粒、不易結晶、溫度不高于100℃的各種酸和堿（硝酸、酒石酸、氫氧化鈉、甲醇、甲苯、牛奶、飲料）等介質必不可少的理想設備。
二、 型號意義
例：ZWB25-25-90
Z------------------------------直聯式自吸泵
W------------------------------葉輪為漩渦式
B------------------------------與介質接觸的零件材料的代號
（B-表示1Cr18Ni9Ti） （M-表示Cr18NI12Mo02Ti）
25------------------------------吸入口直徑為25毫米
25------------------------------排出口直徑為25毫米
90------------------------------葉輪直徑為90毫米
三、安裝及使用
1. 泵在安裝前根據選定的泵型，按外形及安裝尺寸做好水泥基礎，水平安裝，吸入口需安裝一只球閥。
2. 吸入和排出管路應各有支承，不允許管路重量直接由泵承受，以免使泵變形損壞。
3. 第一次泵啟動前，先將液體灌滿泵的儲液室后開車，即可先排完吸入管內空氣后抽吸液體。嚴禁無介質運轉和倒轉。否則泵體內因缺乏液體冷卻而損壞機械密封。如發現有異常聲音，應立即停車檢查。
4. 泵在使用中環境溫度應在40℃以下，電機溫升不得超過75℃.
5. 停車前，先關閉吸入管路閥門，以免液體泄漏，便于二次起動。
四、維修及拆裝
1.拆卸：①拆下泵體。②拆下葉輪。（連同機械密封的轉動部分）③拆下密封座。（連同機械密封的靜止部分）④拆下泵座。⑤拆出泵短接軸。
2.留下電動機妥善保管。
3.拆下的零件進行清洗。
4.裝配：泵的裝配順序按拆卸順序的逆方向進行；裝配時要注意各密封面的墊片裝配，以免泄漏。
五、型號規格、性能參數表
| 序號 | 型號規格 | 流量（Q） | 揚程 （H）米 | 轉速 （r/min） | 功率（Kw） | 效率 （%） | 葉輪直徑毫米 | 吸上高度HS | ||
| m3/h | L/s | 軸 | 電機 | |||||||
| 1 | ZWBM25-25-90 | 1.8 2.88 3.7 | 0.5 0.8 1.03 | 30 22 15 | 2900 | 0.9 0.8 0.7 | 1.1 | 16 21 21 | 90 | 4.8 |
| 2 | ZWBM32-25-90 | 1.8 2.88 3.7 | 0.5 0.8 1.03 | 30 22 15 | 2900 | 0.9 0.8 0.7 | 1.5 | 16 21 21 | 90 | 4.8 |
| 3 | ZWBM32-32-90 | 1.8 3.24 5.2 | 0.5 0.9 1.44 | 30 22 15 | 2900 | 0.9 0.9 0.9 | 2.2 | 16 21 23 | 90 | 4.8 |
| 4 | ZWBM40-32-110 | 2.88 7.2 10 | 0.8 2.0 2.78 | 40 30 20 | 2900 | 1.9 1.7 1.50 | 3 | 16 34 36 | 110 | 4.2 |
| 5 | ZWBM40-40-110 | 3.6 8 11 | 1.0 2.22 3.05 | 40 30 20 | 2900 | 2.5 2.2 2.0 | 4 | 16 29 30 | 110 | 4.2 |
| 6 | ZWBM50-40-135 | 3.6 10 15 | 1.0 2.8 4.2 | 50 40 30 | 2900 | 3.5 3.4 3.0 | 5.5 | 14 32 40 | 135 | 3.8 |
| 7 | ZWBM50-50-135 | 5.04 10.8 18 | 1.40 3.0 5.0 | 50 40 30 | 2900 | 4.5 4.2 3.7 | 7.5 | 15 28 39 | 135 | 3.8 |

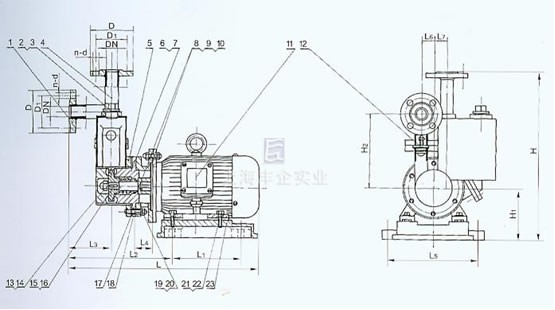

六、ZWBM型直聯式不銹鋼自吸泵結構及安裝圖
ZWBM型直聯式不銹鋼自吸泵結構及安裝圖
七、序號、零件名稱、材料明細表
| 序號 | 名稱 | 數量 | 材料 | 序號 | 名稱 | 數量 | 材料 | 序號 | 名稱 | 數量 | 材料 |
| 1 | 進口法蘭 | 1 | 不銹鋼 | 9 | 泵短接軸 | 1 | 不銹鋼 | 17 | 泵殼墊片 | 1 | 四氟 |
| 2 | 六角螺塞 | 1 | 不銹鋼 | 10 | 防腐擋板 | 1 | 四氟 | 18 | 雙頭螺柱 | 10 | 不銹鋼 |
| 3 | 螺塞墊片 | 1 | 四氟 | 11 | 電動機 | 1 | 組合件 | 19 | 蓋型螺母 | 14 | 不銹鋼 |
| 4 | 出口法蘭 | 1 | 不銹鋼 | 12 | 止回閥 | 1 | 組合件 | 20 | 墊圈 | 14 | 不銹鋼 |
| 5 | 泵體 | 1 | 不銹鋼 | 13 | 葉輪螺母 | 1 | 不銹鋼 | 21 | 六角螺栓 | 4 | A3 |
| 6 | 密封座 | 1 | 不銹鋼 | 14 | 葉輪墊片 | 1 | 不銹鋼 | 22 | 墊圈 | 4 | A3 |
| 7 | 機械密封 | 1 | 組合件 | 15 | 葉輪 | 1 | 不銹鋼 | 23 | 底座 | 1 | HT20-40 |
| 8 | 泵座 | 1 | HT20-40 | 16 | 鍵 | 1 | 不銹鋼 | 24 |
八、安裝尺寸（單位：mm）
| 序號 | 型號規格 | 吸入法蘭 | 排出法蘭 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | H1 | H2 | ||||||
| DN | D | D1 | n-d | DN | D | D1 | n-d | |||||||||||||
| 1 | ZWBM25-25-90 | 25 | 115 | 85 | 4-14 | 25 | 115 | 85 | 4-14 | 469 | 190 | 274 | 100 | 65 | 225 | 30 | 50 | 485 | 130 | 205 |
| 2 | ZWBM32-25-90 | 25 | 115 | 85 | 4-14 | 25 | 115 | 85 | 4-14 | 484 | 190 | 280 | 100 | 65 | 225 | 30 | 50 | 495 | 140 | 205 |
| 3 | ZWBM32-32-90 | 32 | 135 | 100 | 4-18 | 32 | 135 | 100 | 4-18 | 509 | 190 | 280 | 100 | 65 | 225 | 30 | 50 | 495 | 140 | 205 |
| 4 | ZWBM40-32-110 | 40 | 145 | 110 | 4-18 | 40 | 145 | 110 | 4-18 | 581 | 200 | 324 | 115 | 75 | 255 | 35 | 55 | 550 | 155 | 230 |
| 5 | ZWBM40-40-110 | 40 | 145 | 110 | 4-18 | 40 | 145 | 110 | 4-18 | 601 | 200 | 331 | 115 | 75 | 295 | 35 | 55 | 562 | 167 | 230 |
| 6 | ZWBM50-40-135 | 50 | 160 | 125 | 4-18 | 50 | 160 | 125 | 4-18 | 685 | 210 | 379 | 130 | 95 | 330 | 40 | 60 | 630 | 192 | 255 |
| 7 | ZWBM50-50-135 | 50 | 160 | 125 | 4-18 | 50 | 160 | 125 | 4-18 | 685 | 210 | 379 | 130 | 95 | 330 | 40 | 60 | 630 | 192 | 255 |
訂購注意事項：
ZWBM型直聯式不銹鋼自吸泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為自吸泵生產廠家上海豐企ZWBM型直聯式不銹鋼自吸泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
