ZWS 直聯式玻璃鋼自吸泵

一、說明及簡圖:

本公司制造的ZWS型泵為單級、單吸直聯式玻璃鋼自吸泵。參照ISO2858標準，進行優化設計研制而成。產品具有較強的自吸能力，泵體設有吸液室、儲液室、回液止回閥、回流孔。工作前只需保證泵體內儲有定量的液體，即可先排完管內空氣后出液。無需安裝底閥，可抽送桶內液體。吸上高度可達4.8米。結構設計先進合理。產品制造均按Q/WLB04-1997標準執行。接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃鋼纖維，經高溫模壓成形的酚醛玻璃鋼制作。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。 軸封：采用U1502型外裝式F4波紋機械密封，靜環為碳化硅、動環為F4碳纖合成。耐磨采用U1507型、靜環、動環都為碳化硅。密封性能可靠，使用壽命長。 產品標準化程度高，零件通用性、互換性強。泵為直聯臥式結構，機泵一體，外形美觀。葉輪直接裝配在電機的加長軸末端。軸向尺寸短，結構緊湊，使泵運行更加平穩，噪音能耗低。維修時，只要拆掉泵座螺母，即可卸下泵座電機聯體全部轉動部件，拆卸檢修十分方便。 泵的旋轉方向：從電動機端看泵為順時針?lè)较蛐D(zhuǎn)。 本泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，吸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。

二、 型號含義

例：ZWS32-25-101
Z----------------------------------直聯式自吸泵
W----------------------------------葉輪為旋渦式
S----------------------------------與介質接觸的零部件材料為酚醛玻璃鋼
32---------------------------------吸入口直徑為32毫米
25---------------------------------排出口直徑為25毫米
101--------------------------------葉輪直徑為101毫米

三、 安裝及使用

1. 泵的安裝前根據選定的泵型，按外形及安裝尺寸做好水泥基礎，水平安裝，吸入口需安裝一只球閥。
2. 吸入和排出管路應各有支承，不允許管路重量直接由泵承受，以免使泵變形損壞。
3. 第一次泵啟動前，先將液體灌滿泵的儲液室后開車，即可先排完吸入管內空氣后抽吸液體。嚴禁無介質運轉和倒轉。否則泵體內因缺乏液體冷卻而損壞機械密封。如發現有異常聲音，應立即停車檢查。
4. 泵在使用中環境溫度只能在40℃以下，電機溫升不得超過75℃.
5. 停車前，必須先關閉吸入管路閥門，以免液體泄漏，便于第二次起動。

四、 維修及拆裝

1. 拆卸：①拆下泵體。②拆下葉輪。③拆下泵座。（連同機械密封的靜止部分）④取出軸套（連同機械密封的轉動部分）留下電機妥善保管。
2. 拆下的零件進行清洗。
3. 裝配：泵的裝配順序按拆卸順序的逆方向進行：裝配時要注意各密封面的墊片裝配，以免泄漏。

五、型號規格、性能參數表

序號	型號規格	流量（Q）		揚程 （H）米	轉速 r/min	功率（Kw）		效率 （%）
		m3/h	L/s			軸	電機
1	ZWS25-25-101	1.8 3.7 4.9	0.5 1.03 1.36	20 14 9	2840	1.25 1.05 0.80	1.5	7.8 13.3 14.9
2	ZWS32-25-101	1.8 4 5.2	0.5 1.11 1.44	32 20 12	2840	1.70 1.55 1.05	2.2	9.2 14.0 16.1
3	ZWS32-32-128	5 7 10	1.39 1.94 2.78	30 25 20	2880	2.25 1.90 1.50	3	18.0 24.9 36.0
4	ZWS40-40-128	6 8 11	1.67 2.22 3.05	32 27 22	2890	3.35 2.25 1.95	4	15.5 26.0 33.5

六、玻璃鋼物理機械性能

性能	數據	性能	數據
比重g/cm3	1.7	工作溫度℃	＜100
吸水效（24小時）%	＜0.15	抗沖強度J/M2	4.9X10
馬丁耐熱℃	＜250	抗壓強度MPa	103
硬度（HRC）	17	抗彎強度MPa	108
線膨脹系數10-6/℃	8-21	抗拉強度MPa	98

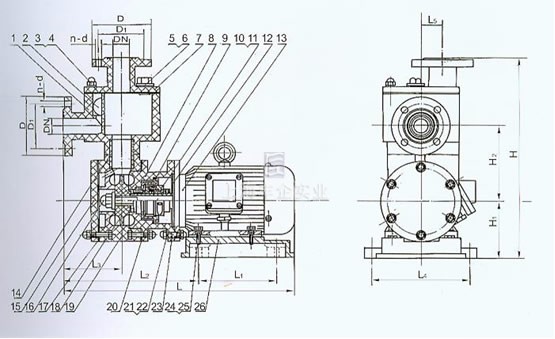

七、ZWS型直聯式玻璃鋼自吸泵結構及安裝圖

八、序號、零件名稱、材料明細表

序號	名稱	數量	材料	序號	名稱	數量	材料	序號	名稱	數量	材料
1	儲液箱體	1	玻璃鋼	10	機械密封	1	組合件	19	泵殼	1	玻璃鋼
2	止回閥塞	1	四氟	11	軸套	1	玻璃鋼	20	泵殼墊片	1	四氟
3	防腐螺母	18	A3模壓玻璃鋼	12	防腐擋板	1	四氟	21	蓋形螺母	8	A3
4	防腐墊圈	18	四氟	13	長軸電動機	1	組合件	22	墊圈	8	A3
5	加液口螺塞	1	玻璃鋼	14	連接管	2	玻璃鋼	23	雙頭螺柱	4	A3
6	螺塞墊片	1	四氟	15	封蓋	1	玻璃鋼	24	六角螺柱	4	A3
7	出口存液箱蓋	1	玻璃鋼	16	葉輪螺母	1	A3模壓玻璃鋼	25	墊圈	4	A3
8	泵座	1	玻璃鋼	17	封蓋墊片	1	四氟	26	底座	1	HT20-40
9	壓緊螺套	1	玻璃鋼	18	葉輪	1	玻璃鋼	27

九、ZWS型直聯式玻璃鋼自吸泵外形及安裝尺寸

序號	型號規格	吸入口法蘭				排出口法蘭				L	L1	L2	L3	L4	L5	H	H1	H2
		DN	D	D1	n-d	DN	D	D1	n-d
1	ZWS25-25-101	25	115	85	4-12	25	115	85	4-12	525	190	321	140	225	12	485	140	150
2	ZWS32-25-101	32	135	100	4-14	25	115	85	4-12	550	190	321	140	225	12	485	140	150
3	ZWS32-32-128	32	135	100	4-14	32	135	100	4-14	620	200	363	165	255	15	541	158	178
4	ZWS40-40-128	40	145	110	4-14	40	145	110	4-14	640	200	370	165	295	15	553	170	178

訂購注意事項：

ZWS 直聯式玻璃鋼自吸泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為自吸泵生產廠家上海豐企ZWS 直聯式玻璃鋼自吸泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
